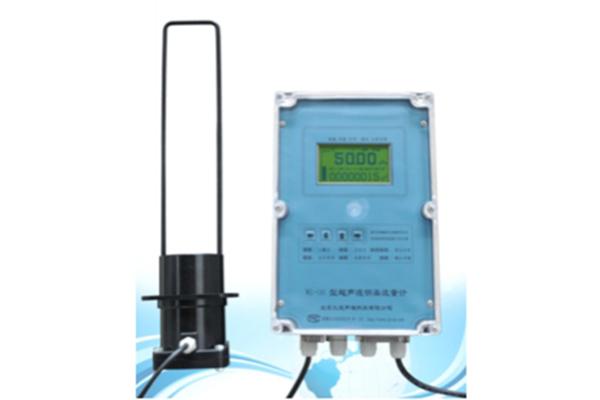

جهاز قياس التدفق بالموجات فوق الصوتية

المواصفات الفنية
1- مدى التدفق: 0.01~10m³/s (تغير القيمة حسب أنواع وخصائص السياج المركب لقياس التدفق)
2- التدفق التراكمي: 8 بيت رقم عشري، سيقوم بالضبط والعودة إلى 0 بشكل تلقائي عند وصول القيمة إلى 8 بيت.
3- دقة مقياس التدفق: +5% (1%~3% بسبب عدم تحديد سياج قياس التدفق، والـ 1%~2% هي نسبة خطأ القياس للجهاز)
4- مدى مسافة القياس: 0.4~2m (0.4m هي المنطقة المهملة لقاع الجهاز، 0.4m~2m هي مدى مسافة القياس)
5- دقة مسافة القياس: ±3mm ، النتيجة المعروضة محددة ضمن مدى قياس يساوي 1 متر.
6- المستوى المتري للسائل: 1 ملم.
7- درجة حرارة العمل: -20℃~55℃ (-35℃~55℃ هذا مدى درجة حرارة العمل عند استخدام مصدر الطاقة AC بالإضافة إلى ميزة التسخين الذاتي الموجود في الجهاز. التسخين الذاتي هي خاصية يجب تفعيلها أثناء عملية القياس)
8- مستوى الـ IP للجهاز: جزء العرض : IP66 (يجب سد الفتحات الموجودة في القاعدة) ، المجس : IP68.

مصدر الطاقة
مصدر طاقة AC : (220V±22V) 6W (عند استخدام التسخين الذاتي تصبح 26W)
مصدر الطاقة DC : 12V±2V 120mA، عند استخدام DC ، لا يوجد تيار الإخراج ومرحل تشغيل ذو (4~20)mA.
عند استخدام الـ AC و DC معا في نفس الوقت، يستخدم الجهاز مصدر الطاقة AC، يتم ربط مصدر الطاقة DC بشكل تلقائي عندما يفشل AC .

سعة تخزين البيانات للجهاز
التسجيل شهري، يومي، وفي كل ساعة: حجم التسجيل < سنتين، التسجيل الإضافي I1, I2, I3, I4 < 4 أشهر.
التسجيل لكل دقيقة: حجم التسجيل < 8 ساعات، التسجيل الإضافي I1, I2, I3, I4 < 4 ساعات.

تيار (4~20) mA المتصل بالأجهزة الاخرى
مقاومة أخذ العينة: 200Ω، الطرف السالب متصل بالأرض.
العدد القابل للتوصيل : I1, I2, I3, I4
نوع الطابعة التي تقبل التوصيل: jack socket، DB25 jack
عند تعيين كـ RECORD PRINTING : EPSON متوافق ( ينصح التوصيل بـ TP-μp40T).
عند تعيين كـ TIMING PRINTING : فقط TP-μp40T .

تيار إخراج (4~20)mAt
مقاومة الحمل الخارجي : (0~500)Ω.
نسبة الخطأ : 0.5% (متعلق بقراءات الجهاز)
الطرف السالب متصل بالأرض. يمكن تغييره لمخرج معزول كليا وذلك حسب الحاجة.
المخرج : تدفق اختياري أو مستوى السائل.
RS-232: قابس الواجهة، ملامس مسماري.
الترميز: 1 بت البداية، 1 بت البيانات، 1 بت التوقف، بت التماثل أو بدون.
معدل البود: اختياري 300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 43200, 57600 .

المرحل Relay
وضع التحكم: وضع اختياري مثل الغلق عند وصول التراكميm3 إلى القيمة المحددة، منبه مستوى السائل، الحد الأعلى لمستوى السائل، الحد الأدنى لمستوى السائل.
النوع: SPDT (مفتاح كهربائي أحادي القطب ثنائي) (فتح نظامي، غلق نظامي)
مصدر التوصيل : AC250V 1A; DC30V 1A
